Komunikacja dwóch hostów

Po wykonaniu ćwiczenia potrafisz połączyć wiedzę z działu Wirtualizacja z podstawami Sieci komputerowych. Pracujesz na dwóch maszynach Debian Stable bez potrzeby dostępu do sieci fizycznej.

• utworzyć dwie maszyny Debian Stable w VirtualBox.
• podłączyć obie VM do tej samej VirtualBox Internal Network.
• skonfigurować przykładową statyczną adresację IPv4.
• sprawdzić interfejsy i routing poleceniami ip.
• przetestować komunikację ping w obu kierunkach.
• wykonać połączenie SSH z VM1 do VM2.
• zdiagnozować typowe błędy konfiguracji.

Jeżeli maszyny Debian nie są jeszcze przygotowane, wykonaj najpierw pełną instrukcję instalacji. Lab 01 nie powtarza całego 15-krokowego kursu instalacyjnego.

• • działający VirtualBox,
• • dwie maszyny Debian Stable utworzone z poprzedniego materiału,

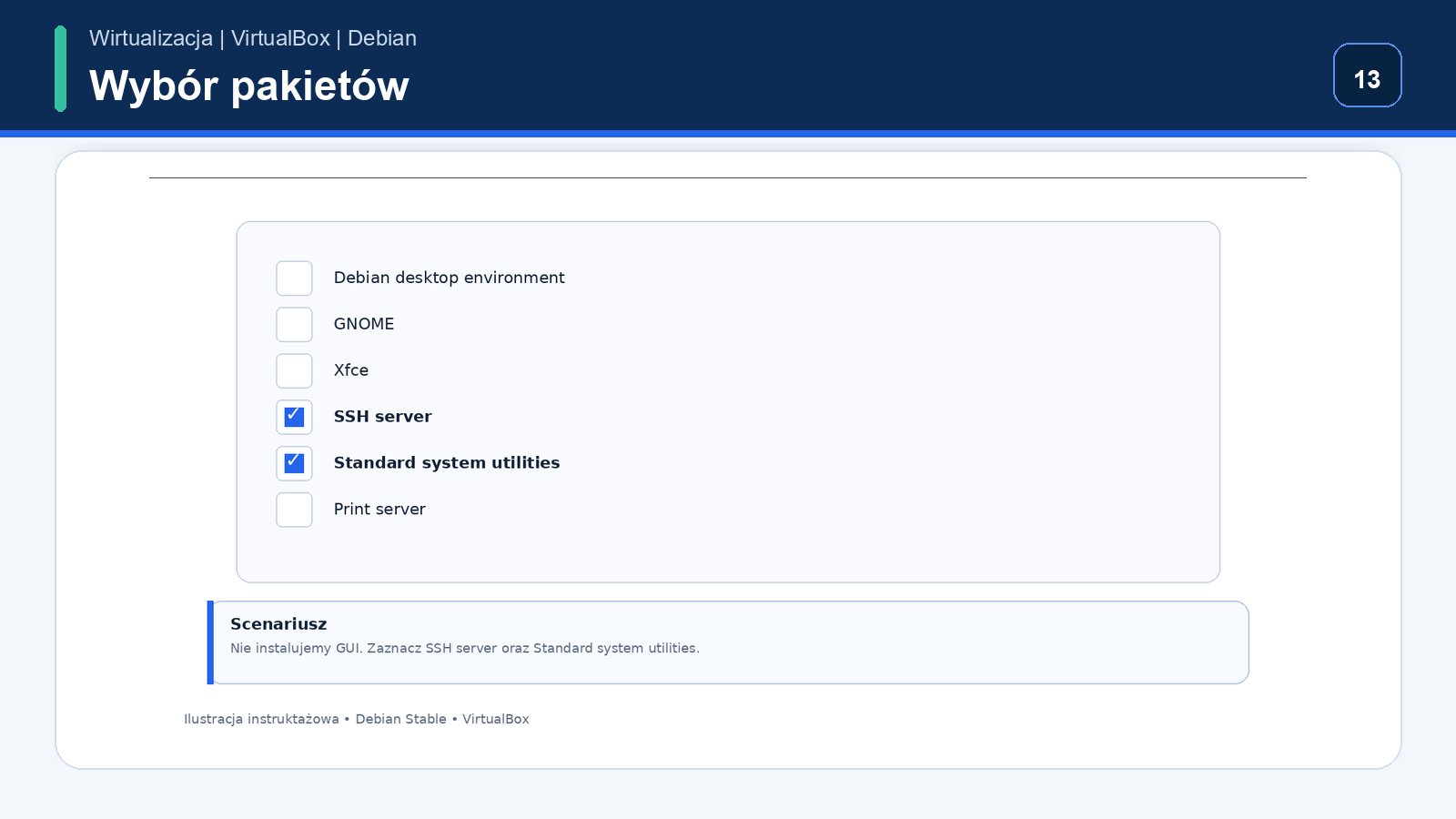

• • zainstalowany pakiet SSH server na maszynie VM2,
• • konto użytkownika, w przykładach używane jako student,
• • snapshot przed zmianą konfiguracji sieci.

Wykonaj ten etap na obu maszynach przed zmianą trybu kart i konfiguracji IPv4. Snapshot VirtualBox jest dodatkowym punktem powrotu, ale nie jest backupem i nie zastępuje poniższej kopii konfiguracji.

STATE="$HOME/lab01-state"
umask 077
mkdir -p "$STATE"
date --iso-8601=seconds > "$STATE/recorded-at.txt"
ip -br link > "$STATE/link.before"
ip -br address > "$STATE/address.before"
ip route show table all > "$STATE/routes.before"

if sudo test -e /etc/network/interfaces; then
  printf 'present
' > "$STATE/interfaces.marker"
  sudo cp -a /etc/network/interfaces "$STATE/interfaces.before"
else
  printf 'absent
' > "$STATE/interfaces.marker"
fi

Na hoście, przy wyłączonych VM, zapisz dla każdej maszyny stan opcji Attached to, nazwę sieci, numer adaptera i stan kabla. Możesz również zapisać wynik poniższego polecenia uruchomionego na hoście, a nie w Debianie.

VBoxManage showvminfo "debian-vm1" --machinereadable > lab01-vm1-before.txt
VBoxManage showvminfo "debian-vm2" --machinereadable > lab01-vm2-before.txt

Oczekiwany rezultat: każda VM ma własny katalog ~/lab01-state, a ustawienia obu kart VirtualBox są zapisane poza maszynami. Zachowaj te dane do końca ćwiczenia.

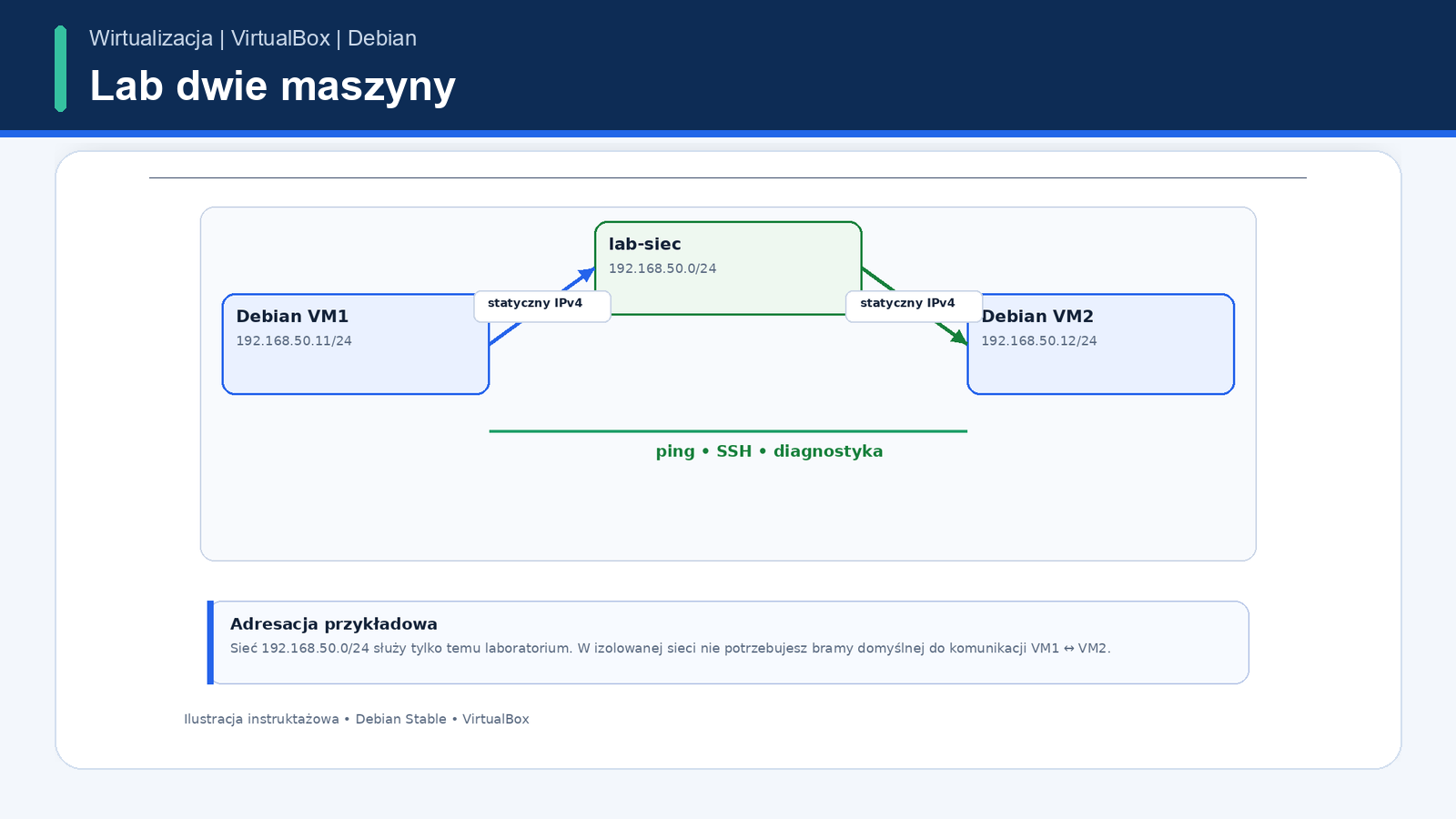

Obie maszyny są podłączone do tej samej nazwanej sieci lab-siec. Adresacja jest przykładowa i dotyczy wyłącznie tego laboratorium.

Sieć

192.168.50.0/24

Debian VM1

192.168.50.11/24

Debian VM2

192.168.50.12/24

Brama i DNS

nie są wymagane do testu VM1 ↔ VM2 po adresach IP.

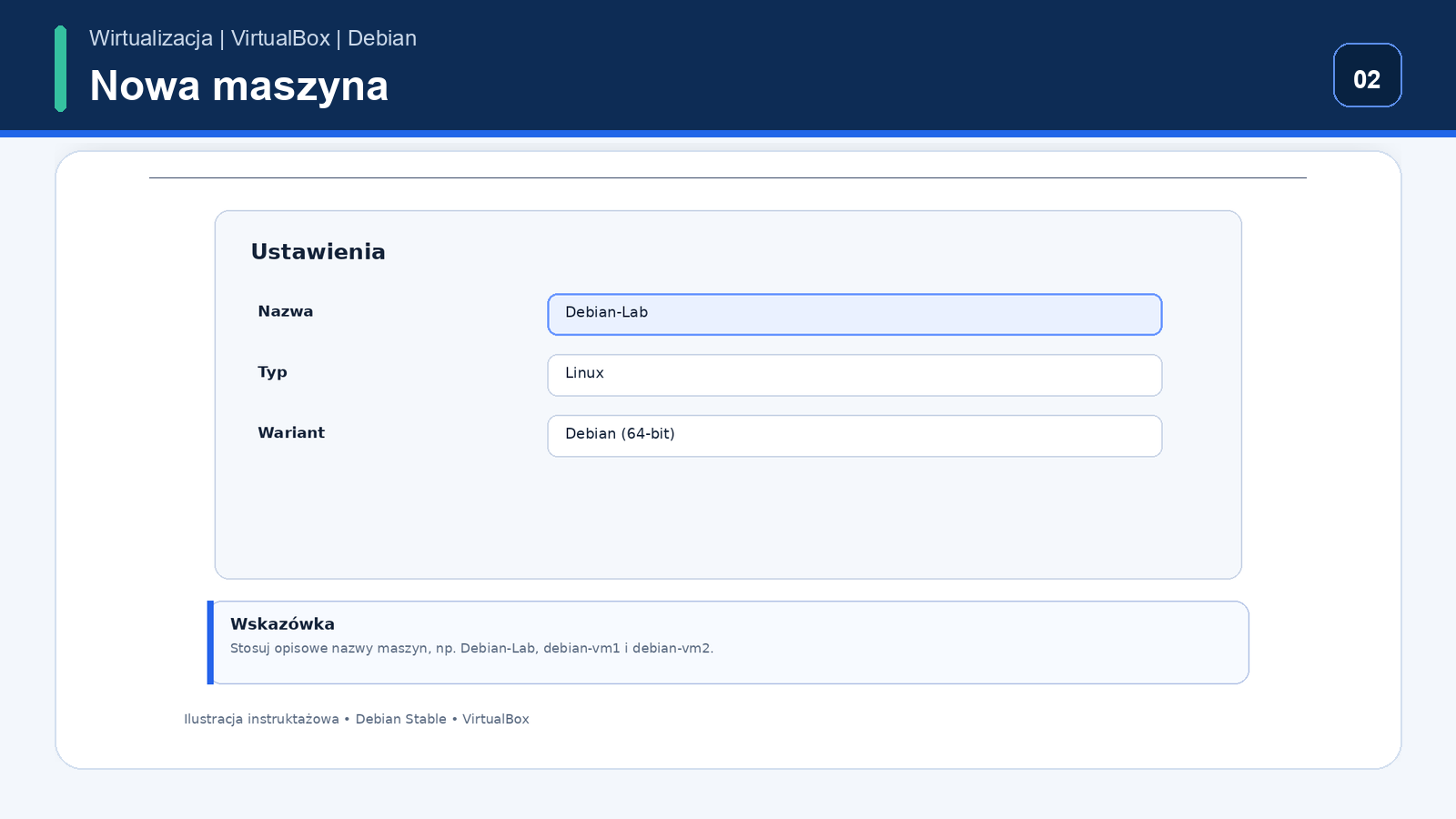

Uruchom pierwszą maszynę Debian Stable i zaloguj się na konto użytkownika. Nadaj jej rozpoznawalną nazwę, na przykład debian-vm1, jeśli taki krok jest przewidziany przez prowadzącego.

Student może utworzyć i zainstalować dwie osobne VM albo przygotować pierwszą VM, wyłączyć ją, a następnie utworzyć drugą zgodnie z przyjętym sposobem pracy w VirtualBox. Ten lab nie dodaje osobnej procedury klonowania.

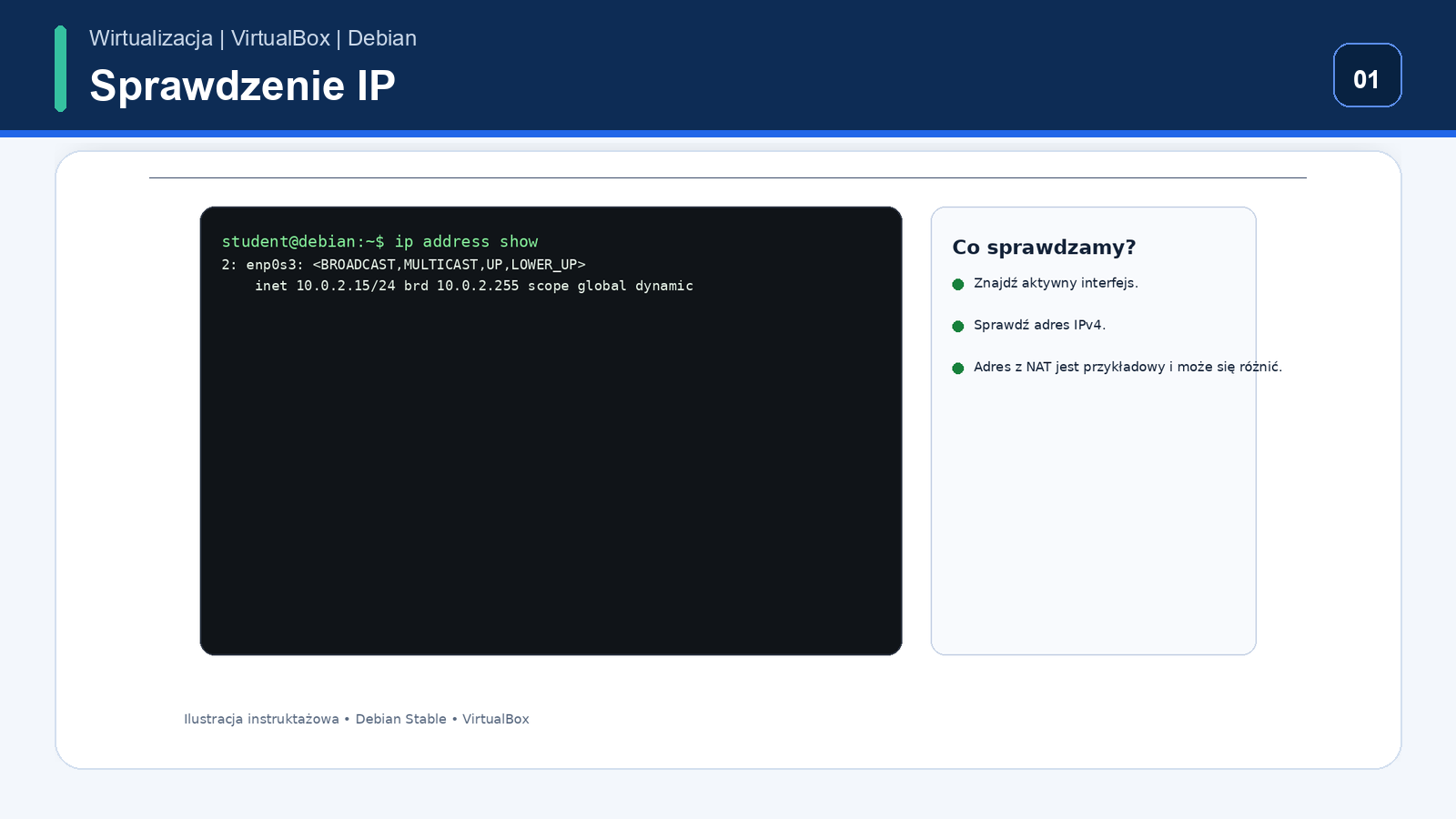

ip address show
ip link show

Uruchom drugą maszynę Debian Stable, na przykład debian-vm2. To ona będzie celem testu SSH, dlatego sprawdzisz później usługę serwera SSH właśnie na VM2.

ip address show
systemctl status ssh

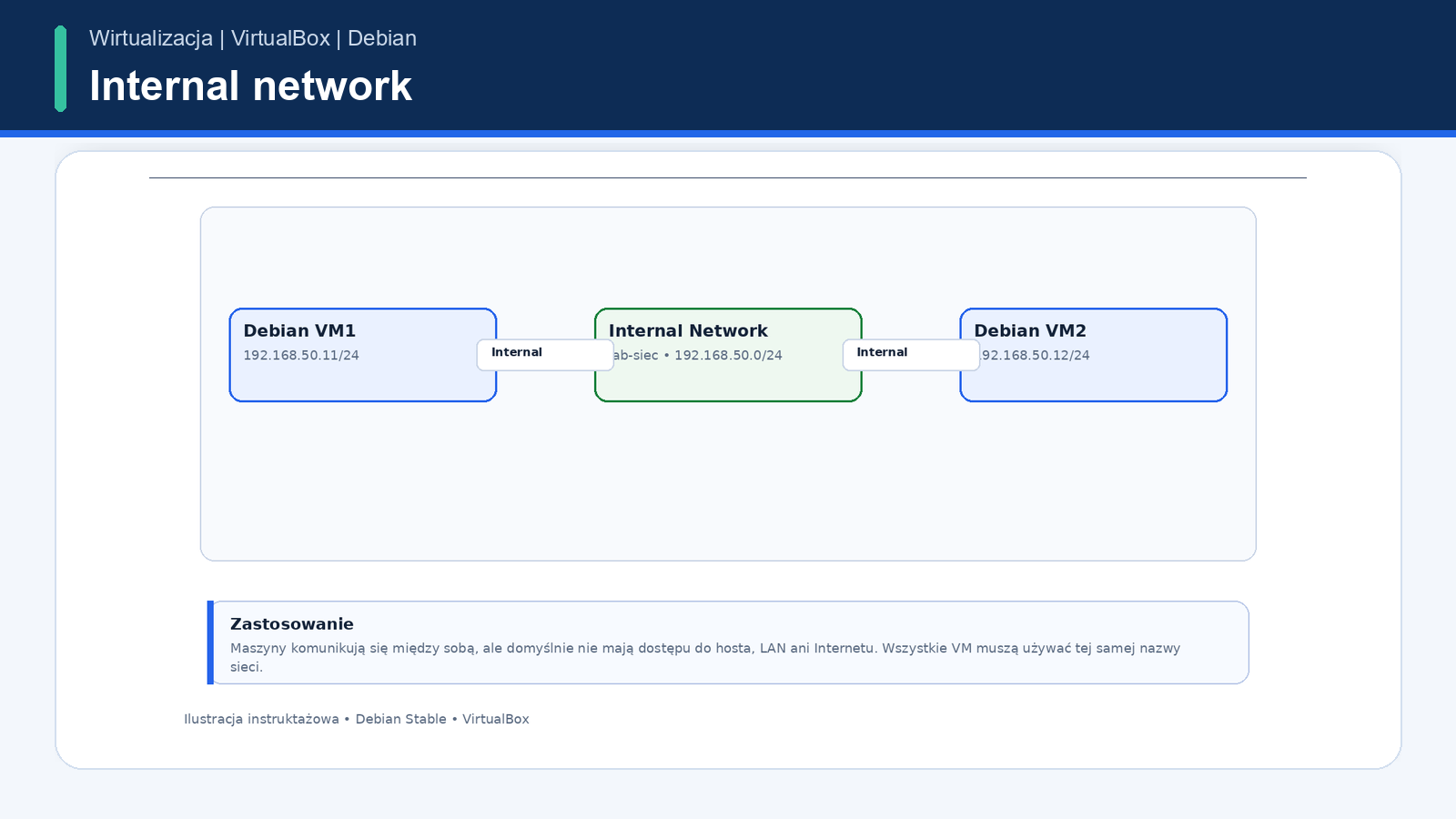

Wyłącz obie maszyny. W ustawieniach każdej VM wybierz kartę sieciową i ustaw tryb Internal Network. W obu przypadkach wpisz tę samą nazwę: lab-siec.

Po zapisaniu ustawień uruchom obie maszyny. Jeżeli nazwy sieci będą różne, maszyny znajdą się w dwóch odseparowanych segmentach i ping nie zadziała.

Debian może zarządzać siecią przez różne narzędzia, na przykład plik /etc/network/interfaces, NetworkManager albo konfigurację dostarczoną przez obraz. W tym laboratorium wybieramy prosty wariant z plikiem /etc/network/interfaces. Najpierw potwierdź nazwę interfejsu poleceniem ip link show.

auto <interfejs>
iface <interfejs> inet static
    address 192.168.50.11/24

W tej sieci nie dodawaj przykładowej bramy domyślnej ani DNS, bo ćwiczenie sprawdza komunikację lokalną VM1 ↔ VM2.

Na drugiej maszynie użyj tego samego mechanizmu i tej samej nazwy Internal Network, ale innego adresu z tej samej przykładowej podsieci.

auto <interfejs>
iface <interfejs> inet static
    address 192.168.50.12/24

Po zmianie zastosuj konfigurację zgodnie z używanym mechanizmem albo uruchom maszynę ponownie.

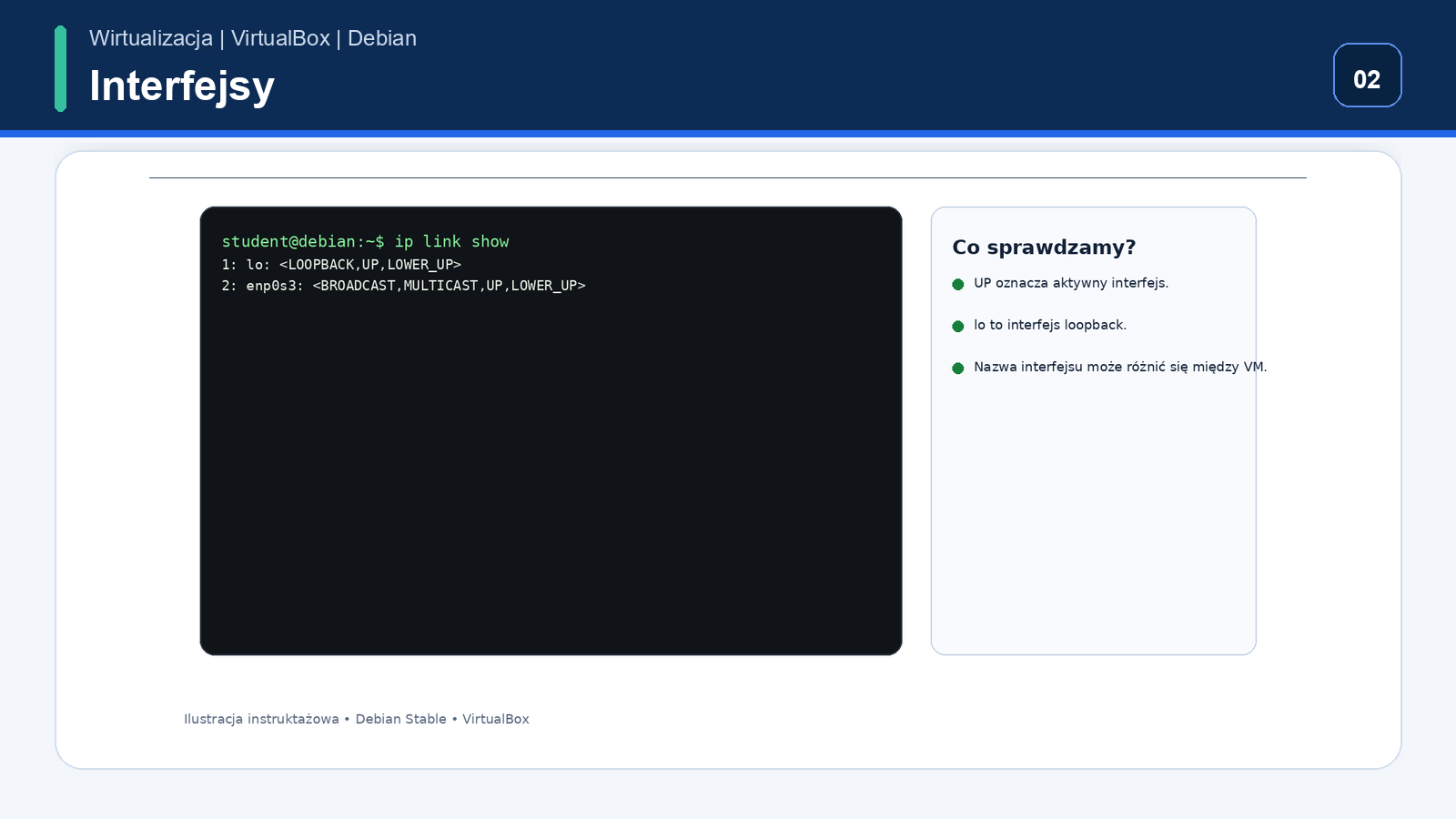

Na obu maszynach sprawdź, czy właściwy interfejs istnieje, jest w stanie UP i ma oczekiwany adres IPv4.

ip link show
ip address show

W prostym laboratorium bez routera wystarczy trasa do lokalnej sieci 192.168.50.0/24. Brak trasy domyślnej nie blokuje pingów między VM1 i VM2.

ip route show

Na VM1 wyślij cztery pakiety ICMP do przykładowego adresu VM2. Odpowiedzi potwierdzają łączność w kierunku VM1 → VM2.

ping -c 4 192.168.50.12

Na VM2 wykonaj test w drugą stronę. Ten krok pomaga wykryć pomyłki adresacji albo problem lokalnej zapory.

ping -c 4 192.168.50.11

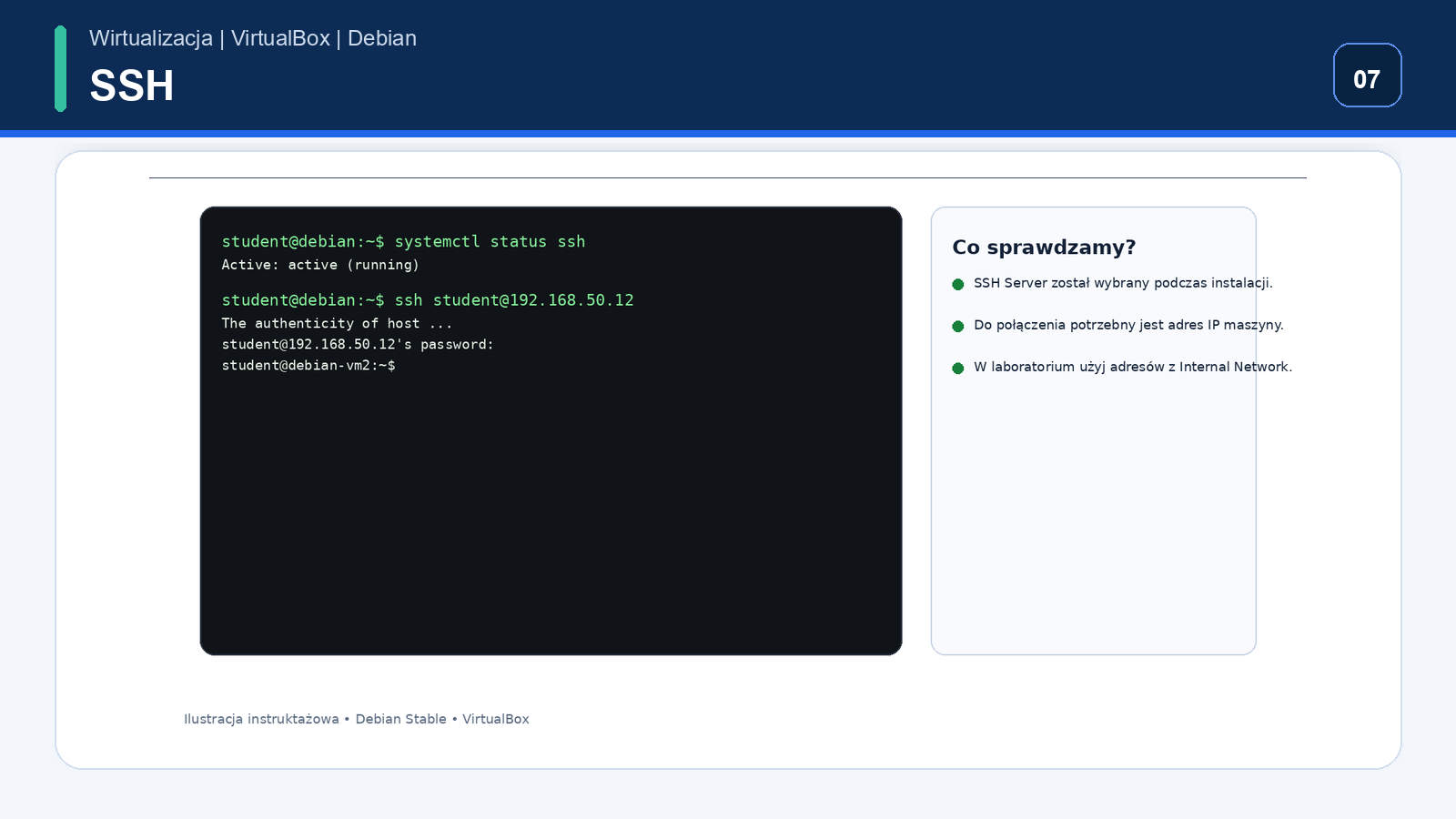

Na VM2 sprawdź usługę SSH. Następnie z VM1 połącz się z VM2 na konto student. Adres w poleceniu jest przykładowy dla tego laboratorium.

systemctl status ssh
ssh student@192.168.50.12

1. A. Zmień adres VM2 na 192.168.50.20/24 i ponownie przetestuj komunikację.
2. B. Ustaw błędny prefix na jednej VM i zaobserwuj efekt.
3. C. Wyłącz interfejs jednej VM i sprawdź wynik ping.
4. D. Przywróć poprawną konfigurację.
5. E. Połącz się z VM2 przez SSH.

Masz dwie maszyny Debian Stable w jednej sieci Internal Network, potrafisz sprawdzić interfejsy, routing i łączność oraz wykonać podstawowe połączenie SSH po adresie IP.

Wykonaj pełne cofnięcie po oddaniu raportu albo przed użyciem tych VM w innym laboratorium. Pracuj z lokalnej konsoli VirtualBox: przeładowanie sieci może natychmiast przerwać sesję SSH.

Na każdej VM usuń wyłącznie adres dodany w tym laboratorium, przywróć zapisany plik i przeładuj mechanizm ifupdown. W poleceniu podstaw faktyczną nazwę interfejsu zapisaną w link.before.

STATE="$HOME/lab01-state"

# UWAGA: delete usuwa wskazany adres runtime; sprawdź nazwę interfejsu i adres.
# VM1: na VM2 użyj adresu 192.168.50.12/24
sudo ip address delete 192.168.50.11/24 dev <interfejs> 2>/dev/null || true

if grep -qx present "$STATE/interfaces.marker"; then
  sudo cp -a "$STATE/interfaces.before" /etc/network/interfaces
else
  # UWAGA: usuń plik tylko wtedy, gdy marker potwierdza jego wcześniejszy brak.
  sudo rm -- /etc/network/interfaces
fi

sudo systemctl restart networking
ip -br address
ip route show table all

Wyłącz VM i na hoście odtwórz dokładnie zapisany typ adaptera, nazwę sieci oraz stan kabla. Nie zakładaj, że pierwotnym trybem był NAT. Po uruchomieniu porównaj ip -br address iip route show table all z plikami *.beforeoraz wykonaj test łączności właściwy dla odtworzonego środowiska.

Kontynuuję Lab 02: zachowaj katalog stanu i snapshot do czasu zatwierdzenia raportu, następnie wykonaj ten rollback i dopiero skonfiguruj sieć lab-dhcp. Kończę ćwiczenia: wykonaj pełne cofnięcie i usuń katalog stanu dopiero po porównaniu wyników. Procedura nie usuwa maszyny, pakietu SSH ani danych użytkownika.
