Sieci komputerowe

Diagnostyka sieci

Diagnostyka sieci to metodyczne zawężanie problemu: od medium i interfejsu, przez adresację, bramę, routing, DNS i porty, aż do aplikacji.

warstwypingrouteDNSportyNAT/VLAN/Wi-Fi

Start

link

routing

Nazwy

DNS

Koniec

aplikacja

Metoda

Nie zgaduj. Diagnozuj warstwami

Zanim wpiszesz pierwsze polecenie, nazwij dokładnie problem: jeden host czy wiele hostów, LAN czy Internet, adres IP czy nazwa, jedna usługa czy wszystkie usługi, Ethernet czy Wi-Fi. Losowe zmienianie DNS przy komunikacie "Internet nie działa" często maskuje prawdziwą przyczynę.

Diagnostyka ma iść od najprostszych zależności do bardziej złożonych. Najpierw medium i interfejs, potem Ethernet/MAC, ARP/ICMP, adresacja, brama, routing, DNS, port i aplikacja.

Tabela: Krok, Obszar, Pytanie diagnostyczne
Krok	Obszar	Pytanie diagnostyczne
1	Medium / interfejs	kabel, radio, port switcha, karta sieciowa, stan interfejsu
2	L2	VLAN, Ethernet, MAC, ARP dla IPv4, NDP dla IPv6
3	Adresacja IP	adres, maska lub prefix, gateway, DNS, trasy
4	Lokalna komunikacja	czy host z tej samej podsieci jest osiągalny
5	Gateway	czy brama domyślna jest osiągalna w danym segmencie
6	Routing	connected route, trasa szczegółowa, default route i droga powrotna
7	DNS	czy serwer DNS odpowiada i zwraca oczekiwany rekord
8	Port / usługa	TCP, UDP, listener, firewall i aplikacja
9	Firewall / NAT	reguły, translacja, DNAT, SNAT, return path
10	Aplikacja	TLS, proxy, autoryzacja, konfiguracja usługi

Diagnostyka warstwowa

Praktyczna drabina diagnostyczna wygląda tak: LINK/WI-FI, L2, VLAN, ARP lub NDP, IP, gateway, routing, TCP/UDP i port, DHCP lub DNS, a dopiero na końcu aplikacja. Taki porządek łączy materiały o urządzeniach, mediach, VLAN, IPv6, routingiem i usługami.

Tabela: Warstwa, Co sprawdzasz
Warstwa	Co sprawdzasz
LINK / WI-FI	czy medium i interfejs działają
L2 / VLAN / ARP / NDP	czy lokalny segment jest zgodny
IP / Gateway / Routing	czy host wie, gdzie wysłać pakiet
TCP / UDP / port	czy usługa słucha i ruch nie jest filtrowany
DHCP / DNS	czy konfiguracja i nazwy są poprawne
Aplikacja	czy sama usługa działa poprawnie

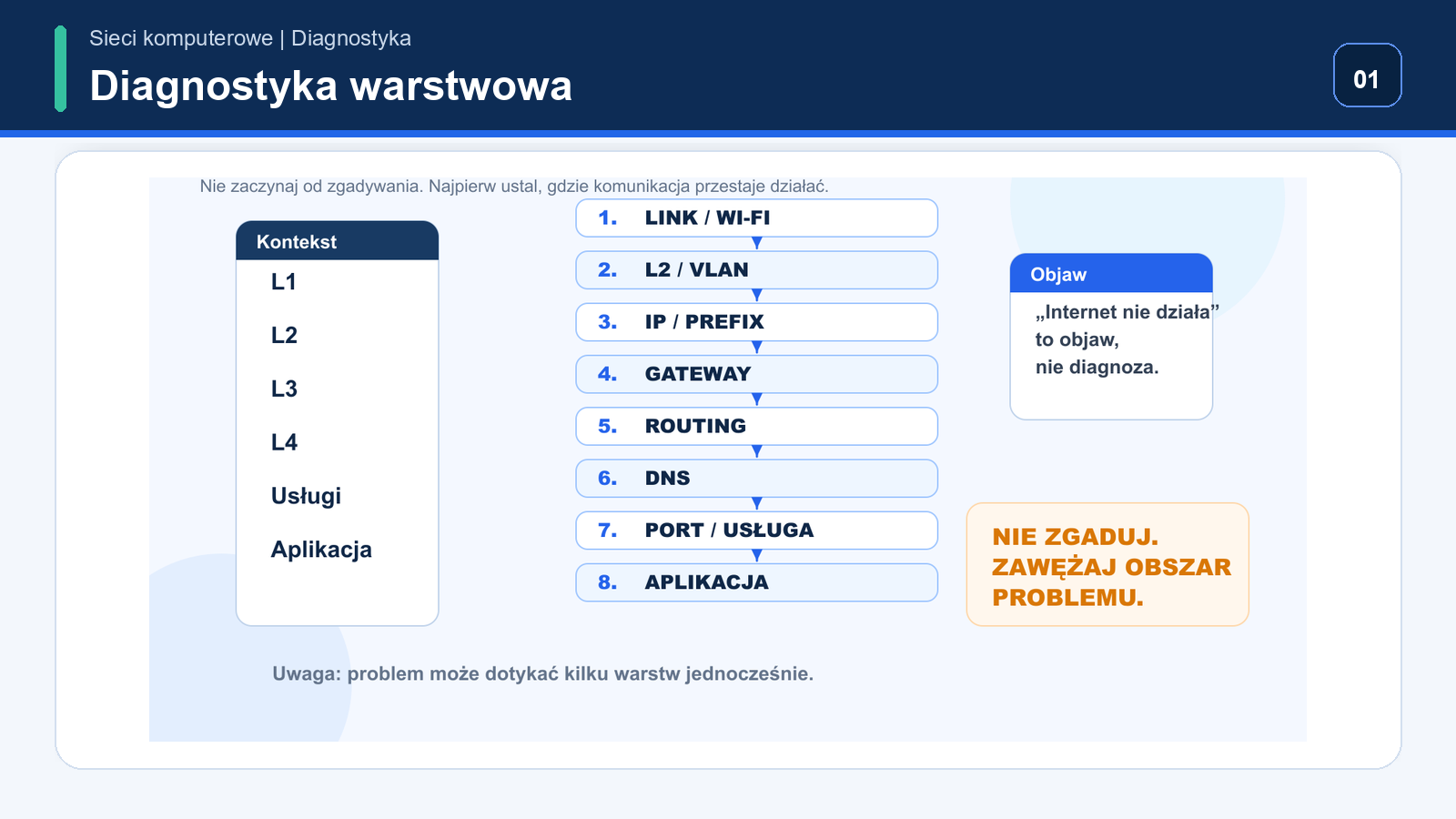

Drabina diagnostyczna od linku i Wi-Fi przez L2 VLAN ARP NDP IP gateway routing TCP UDP DHCP DNS do aplikacji — Najpierw ustal, który fragment komunikacji faktycznie nie działa, a potem schodź po warstwach.

Konfiguracja IP i interfejsy

Ethernet zaczynasz od kabla, linku, portu switcha i stanu interfejsu. W Wi-Fi sprawdzasz, czy karta jest aktywna, czy SSID jest widoczny, czy klient jest połączony, jaki jest sygnał RSSI i czy zabezpieczenia pasują. Narzędzia zależą od systemu i zainstalowanych pakietów.

Tabela: Obszar, Co sprawdzić, Przykładowe polecenia
Obszar	Co sprawdzić	Przykładowe polecenia
Ethernet	kabel, link, switch port, stan interfejsu	Get-NetAdapter / ip link show
Wi-Fi	karta aktywna, SSID, połączenie, RSSI, security	netsh wlan show interfaces / iw dev
Windows IP	adresy, gateway, DNS, DHCP	ipconfig /all, Get-NetIPAddress
Linux IP	adresy, prefixy, stan interfejsów	ip address show

Tabela: Element, Sprawdź, Uwagi
Element	Sprawdź	Uwagi
IPv4	adres, maska lub prefix, gateway, DNS	nie oceniaj adresu bez maski
IPv6	link-local, global, prefix, default route	IPv6 używa NDP, nie ARP
Loopback	127.0.0.1 oraz ::1	działa lokalny stos IP, nie dowodzi pracy karty
APIPA	169.254.0.0/16	gdy oczekujesz DHCP, sprawdź DHCP, VLAN i link

Loopback IPv4: 127.0.0.1 Loopback IPv6: ::1 Testy: ping 127.0.0.1 ping -6 ::1

APIPA z zakresu 169.254.0.0/16 może oznaczać IPv4 link-local. Gdy w danym segmencie oczekujesz konfiguracji przez DHCP, taki adres kieruje diagnostykę w stronę linku, VLAN, DHCP relay, serwera i puli.

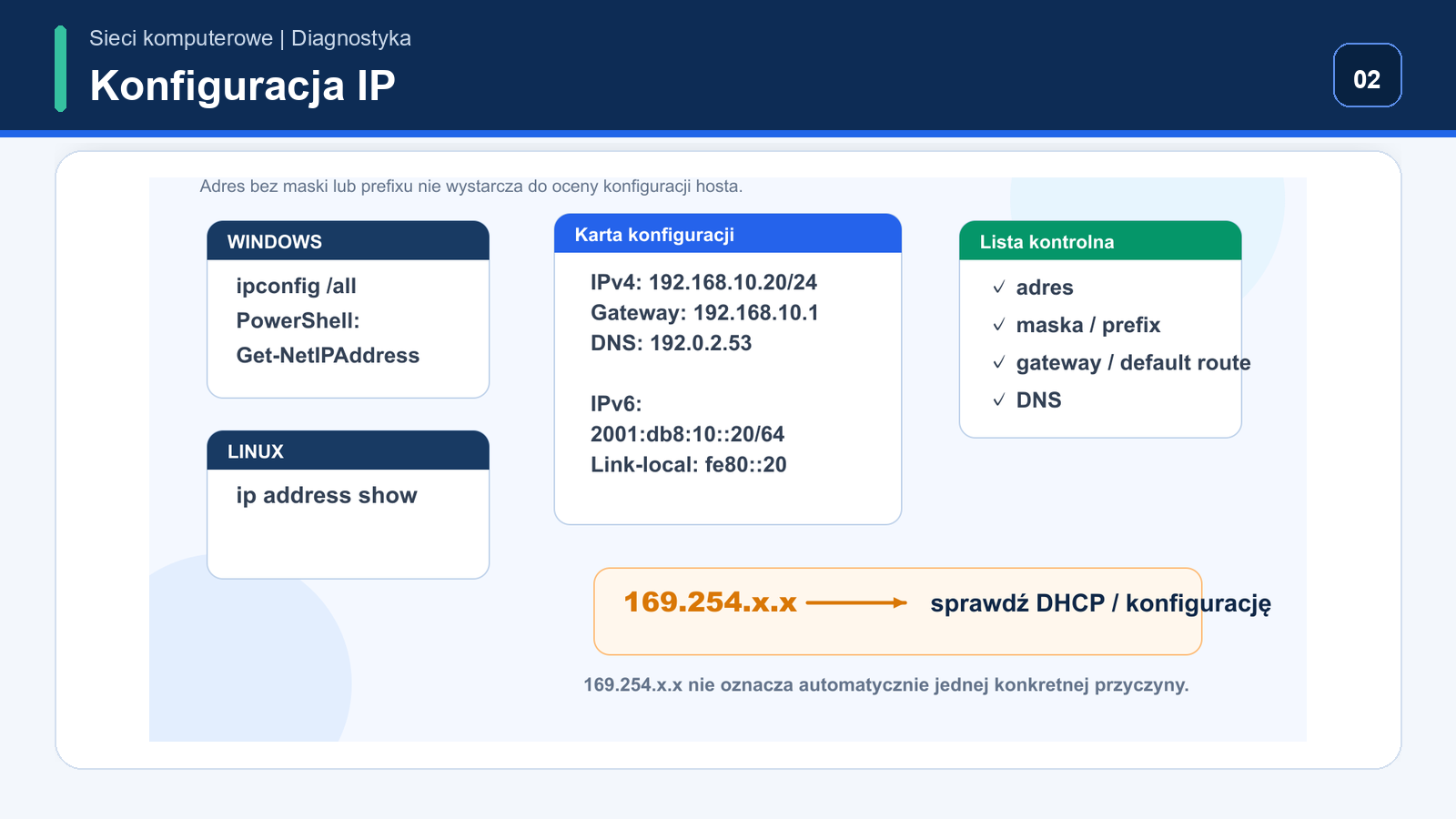

Porównanie poleceń Windows i Linux do sprawdzania interfejsów adresów IP prefixów gateway i DNS — Adres IP bez maski lub prefixu nie wystarcza do oceny, czy host jest poprawnie skonfigurowany.

ARP, NDP i brama

Dla hosta 192.168.10.20/24 cel 192.168.10.50 jest lokalny w sieci 192.168.10.0/24, więc nie wymaga gateway 192.168.10.1. W IPv4 host używa ARP, aby znaleźć MAC celu lokalnego. ARP nie jest routingiem.

IPv6 nie korzysta z ARP. Do sąsiedztwa w lokalnym segmencie służy NDP, które poznasz szerzej w materiale o IPv6.

Tabela: Mechanizm, Rola, Polecenia
Mechanizm	Rola	Polecenia
ARP	IPv4 -> MAC w lokalnym segmencie	arp -a, Get-NetNeighbor -AddressFamily IPv4, ip neigh show
NDP	IPv6 sąsiedzi i routery	Get-NetNeighbor -AddressFamily IPv6, ip -6 neigh show
Gateway	192.168.10.1	w labie ping do bramy jest użyteczny, choć może być blokowany

Jeżeli host lokalny działa, ale gateway nie, sprawdź adresację, maski, VLAN, ARP/NDP, link i konfigurację routera. Ping do bramy może być filtrowany, ale w laboratorium jest bardzo użytecznym testem kontrolnym.

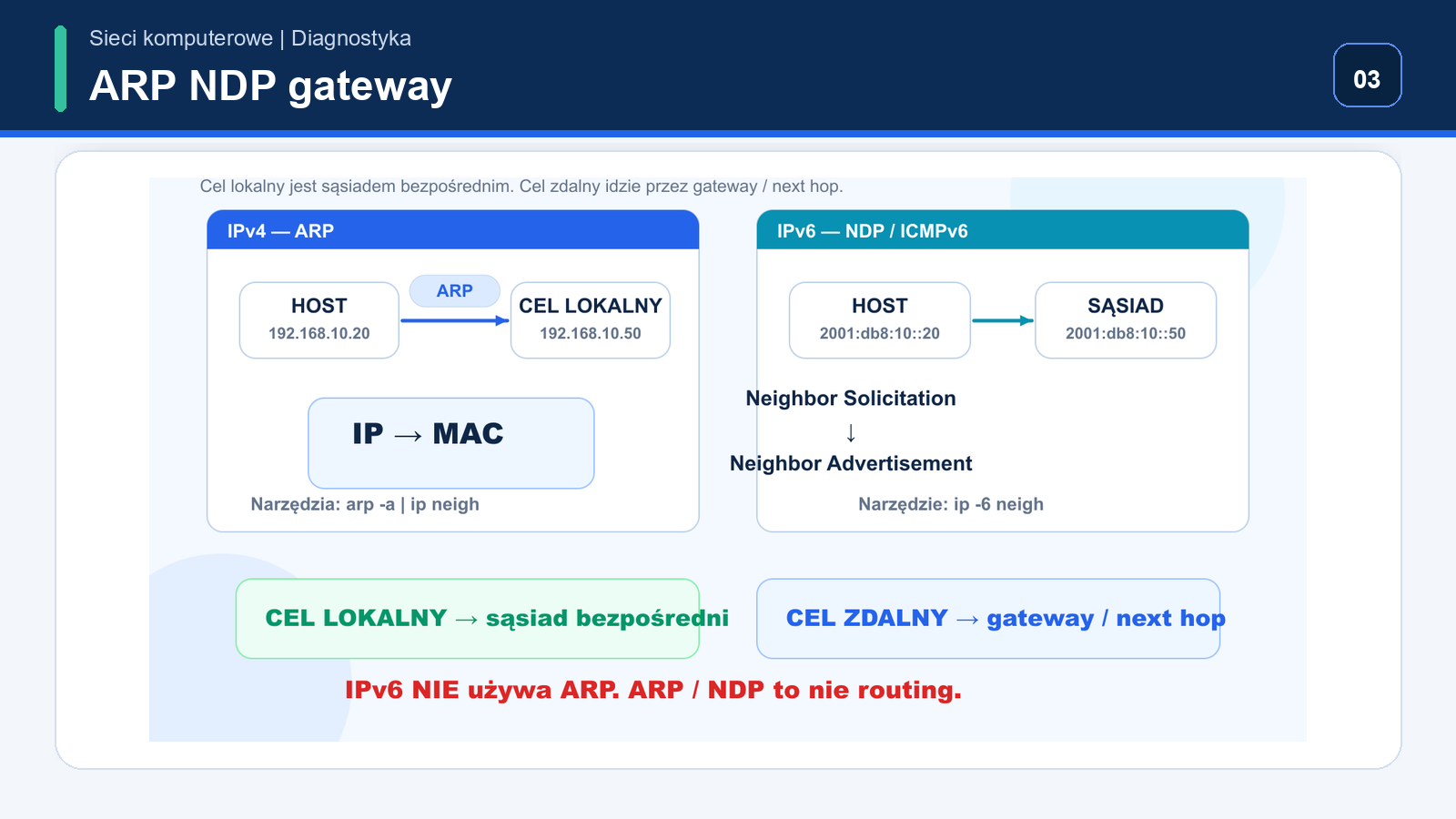

Host 192.168.10.20 sprawdza lokalny cel 192.168.10.50 przez ARP oraz bramę 192.168.10.1 — Cel lokalny w tej samej podsieci nie wymaga bramy; host musi jednak znać adres MAC przez ARP albo NDP.

Routing, ping i traceroute

Ping sprawdza osiągalność przez ICMP lub ICMPv6 i pokazuje czas RTT. Brak odpowiedzi nie dowodzi, że host jest wyłączony: ruch może być blokowany, filtrowany, limitowany lub różny od ruchu aplikacji.

Tabela: Krok, Test, Znaczenie
Krok	Test	Znaczenie
1	ping 127.0.0.1 / ping -6 ::1	lokalny stos IP
2	ping własnego IP	opcjonalny test konfiguracji lokalnej
3	ping 192.168.10.1	brama w sieci lokalnej
4	ping example.com	test zależny od Internetu i polityki ICMP; brak odpowiedzi nie przesądza o braku łączności
5	nslookup example.com	sprawdzenie rozwiązywania nazwy w DNS

Tabela: System, Polecenia, Uwagi
System	Polecenia	Uwagi
Windows	route print, Get-NetRoute	analiza connected, specific i default routes
Linux IPv4	ip route show, ip route show default	sprawdzenie tablicy i trasy domyślnej
Linux IPv6	ip -6 route show, ip -6 route show default	IPv6 ma osobną tablicę tras
Default IPv4	0.0.0.0/0	brak default route zwykle oznacza brak wyjścia poza lokalne trasy
Default IPv6	::/0	domyślna trasa IPv6

Trasa domyślna IPv4 to 0.0.0.0/0, a IPv6 to ::/0. Longest prefix match wybiera najbardziej szczegółową pasującą trasę. Zobacz też temat Routing.

Windows (test wymaga dostępu do Internetu): tracert example.com tracert -6 example.com Linux (test wymaga dostępu do Internetu): traceroute example.com traceroute -6 example.com tracepath example.com

Traceroute wykorzystuje TTL albo Hop Limit. Gwiazdka przy jednym hopie nie musi oznaczać, że trasa jest przerwana. Router może inaczej traktować ruch kontrolny niż zwykle przekazywane pakiety. Windowsowy pathping jest pomocnym rozszerzeniem, ale też nie jest nieomylnym dowodem.

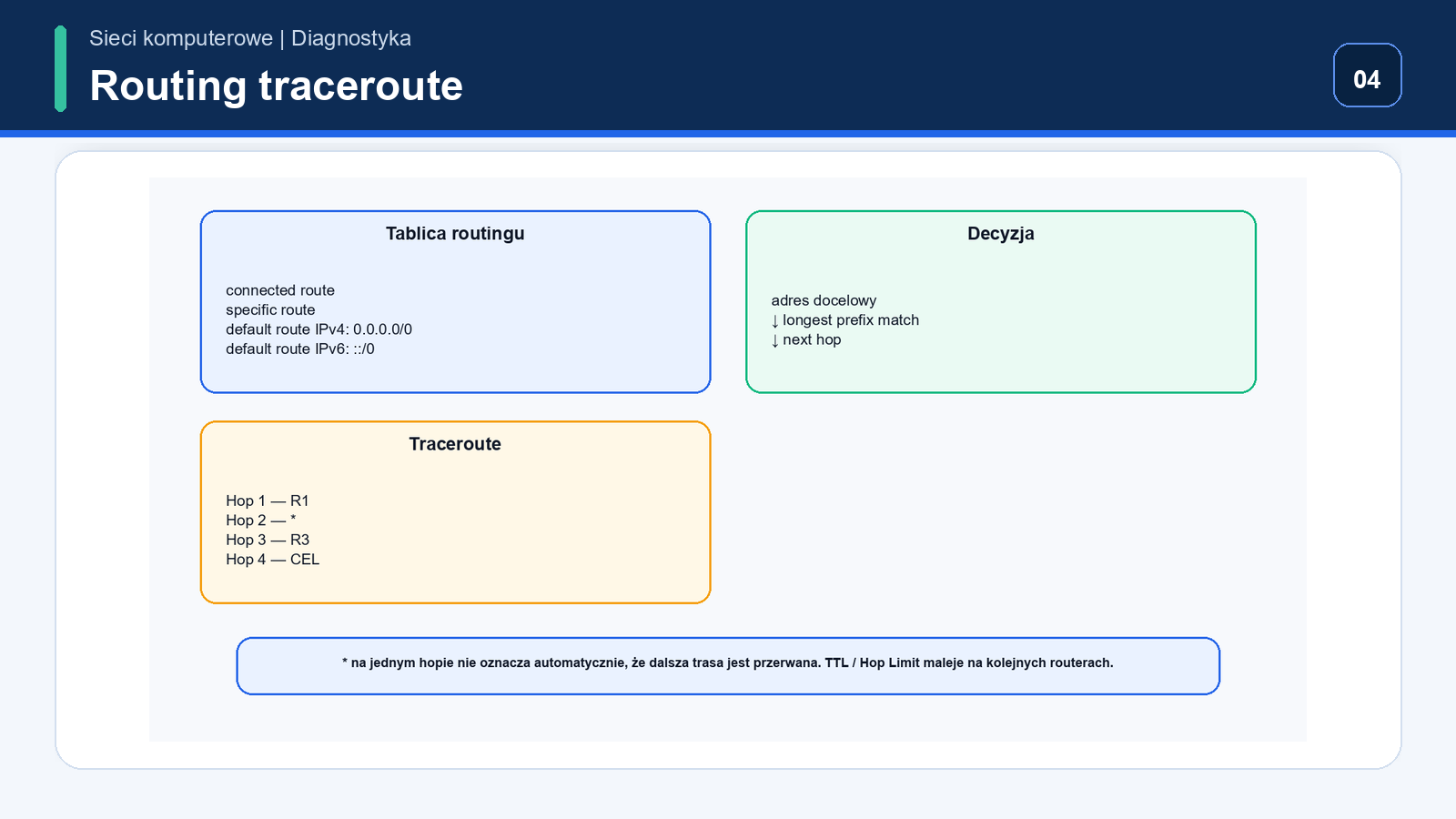

Kolejność testów ping od loopback przez gateway do zewnętrznego adresu oraz traceroute z TTL Hop Limit — Ping i traceroute pomagają wskazać miejsce problemu, ale ich brak odpowiedzi nie jest pełnym dowodem przyczyny.

DHCP i DNS

DHCP sprawdzasz, gdy host nie ma oczekiwanego adresu, ma APIPA, zły gateway albo złe serwery DNS. DNS sprawdzasz, gdy komunikacja po adresie IP działa, ale nazwy nie są rozwiązywane.

Tabela: Obszar, Kiedy, Narzędzia
Obszar	Kiedy	Narzędzia
DNS	IP działa, nazwa nie	nslookup, Resolve-DnsName, resolvectl status, dig, getent hosts
DHCP Windows	brak IP, APIPA, zły gateway lub DNS	ipconfig /all, ipconfig /release, ipconfig /renew
DHCP Linux	zależy od menedżera sieci	nmcli device show lub narzędzia danej konfiguracji
Test DNS	serwer osiągalny, odpowiada, daje poprawną odpowiedź	nie wystarczy ping do DNS

Test DNS ma trzy części: czy serwer DNS jest osiągalny, czy odpowiada na zapytanie i czy odpowiedź jest poprawna. Sam ping do serwera DNS nie sprawdza rozwiązywania nazw. W Linuksie `dig` może wymagać dodatkowego pakietu.

Więcej kontekstu znajdziesz w tematach DHCP oraz DNS.

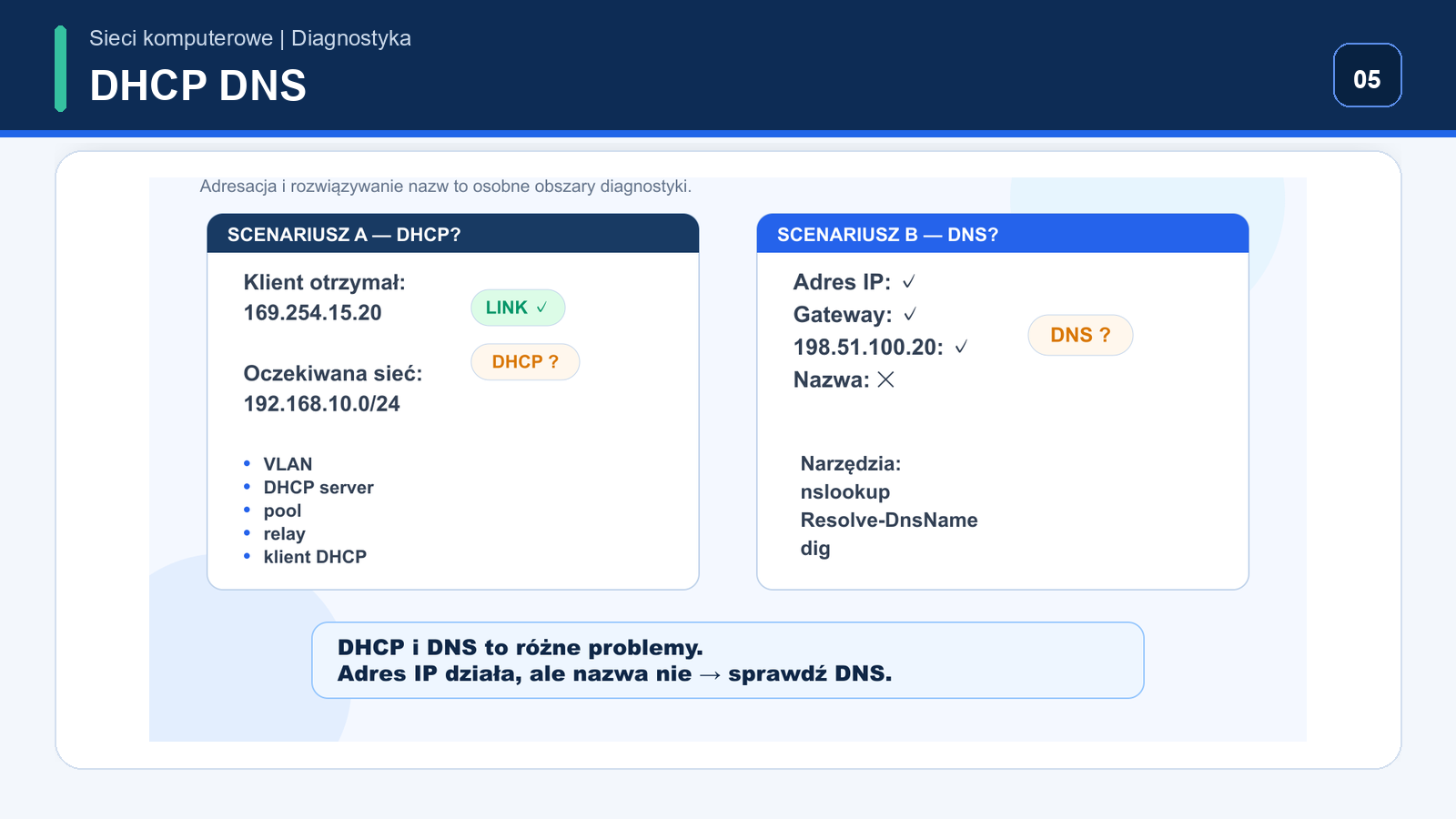

Drzewo decyzji DHCP i DNS gdy host nie ma oczekiwanego IP albo adres IP działa a nazwa nie — Gdy adres IP działa, a nazwa nie, dopiero wtedy DNS staje się głównym podejrzanym.

Porty TCP, UDP i usługi

Jeżeli host jest osiągalny, ale usługa nie działa, przechodzisz do portu, protokołu, listenera, firewalla i konfiguracji aplikacji. Przykład: serwer 192.0.2.50 może odpowiadać na ping, ale HTTPS na TCP 443 może być zamknięty, filtrowany albo aplikacja nie słucha.

Tabela: Test, Polecenie, Uwagi
Test	Polecenie	Uwagi
TCP 443	Test-NetConnection example.com -Port 443	test wymaga Internetu; TcpTestSucceeded=False nie wskazuje jednej pewnej przyczyny
Linux TCP	nc -vz example.com 443	test wymaga Internetu; nc może wymagać pakietu i różni się implementacja
Listener Windows	Get-NetTCPConnection, netstat -ano	sprawdź adres, port i proces
Listener Linux	ss -lntup	sprawdź, czy aplikacja słucha na oczekiwanym adresie
UDP	brak prostego handshake jak w TCP	brak odpowiedzi nie dowodzi sam w sobie zamkniętego portu

TCP ma handshake SYN, SYN-ACK, ACK, więc łatwiej obserwować zestawianie połączenia. UDP nie ma takiego samego handshake, więc brak odpowiedzi UDP nie wystarcza do pewnego stwierdzenia, że port jest zamknięty.

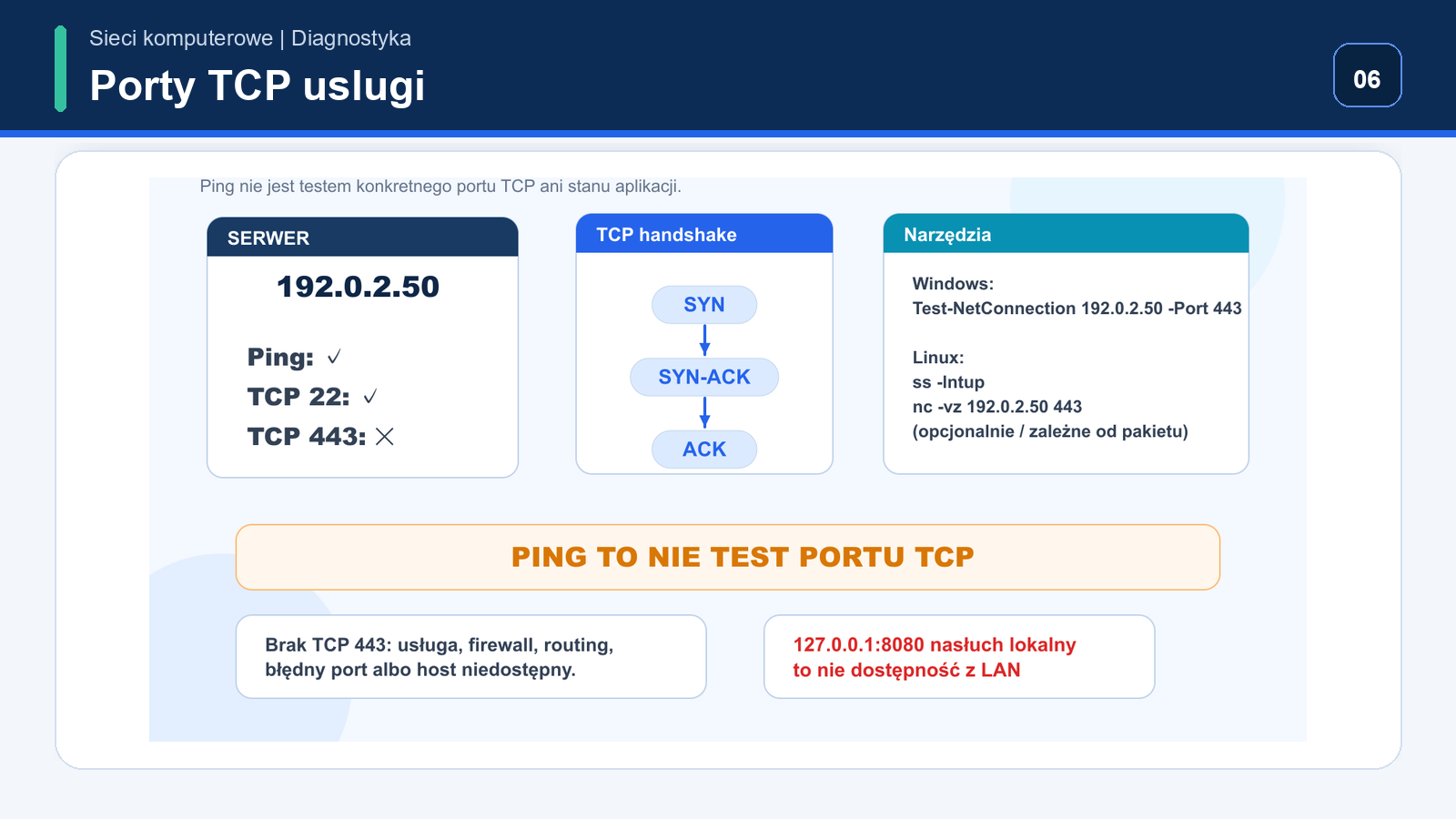

Host łączy się z serwerem 192.0.2.50 na TCP 443 i sprawdza listener port firewall oraz aplikację — Host może odpowiadać na ping, a konkretna usługa nadal może nie działać.

Firewall, NAT, VLAN i Wi-Fi

Firewall może blokować ICMP, port, źródło, kierunek inbound albo outbound. NAT nie jest firewallem, a firewall nie jest NAT-em. Ruch wychodzący diagnozujesz inaczej niż publikowaną usługę przez DNAT lub port forwarding.

Tabela: Obszar, Co może zawieść, Uwagi
Obszar	Co może zawieść	Uwagi
Firewall	może blokować ICMP, porty, źródła, inbound lub outbound	nie wyłączaj w ciemno, sprawdź reguły i test kontrolny
NAT	SNAT, DNAT, port forwarding, return path	NAT nie jest firewallem
VLAN	access VLAN, trunk, allowed VLAN, VLAN na obu switchach	ten sam adres IP nie pomaga, gdy segment L2 jest inny
Wi-Fi	radio, auth, VLAN, DHCP, IP, gateway, DNS	połączenie z SSID nie oznacza Internetu
VPN / proxy	zmienia route, DNS, interfejs lub source IP	porównuj ON/OFF tylko gdy polityka organizacji na to pozwala

Przy port forwarding sprawdź DNAT, firewall, routing, drogę powrotną, listener, publiczny adres i ewentualny CGNAT. Zobacz też NAT/PAT. Przy Wi-Fi status "połączono" nie oznacza, że działa DHCP, DNS albo Internet; wróć do materiału o Wi-Fi.

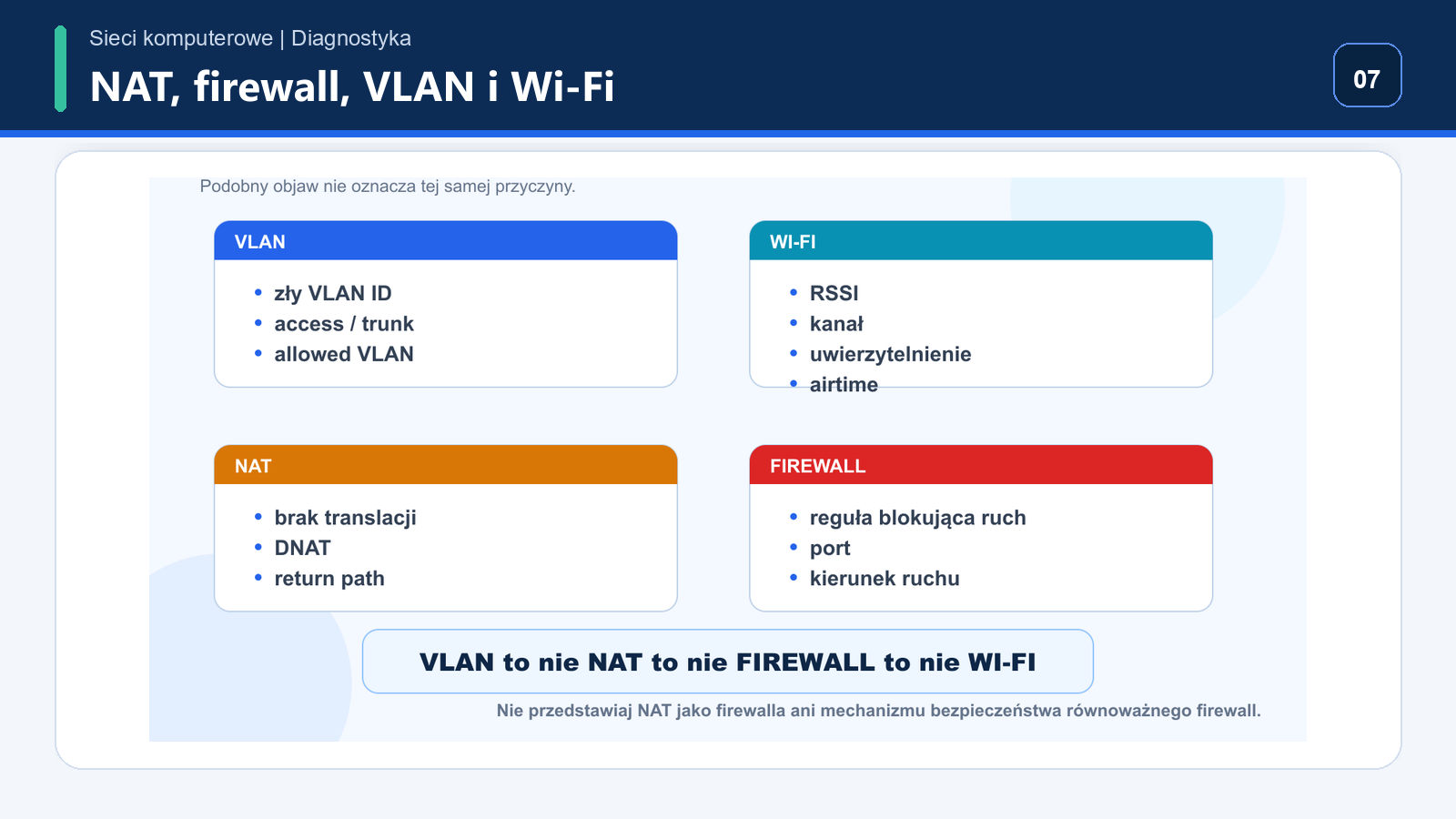

Zależności między firewallem NAT VLAN Wi-Fi VPN proxy i problemami z ruchem wychodzącym lub publikowaną usługą — Firewall, NAT, VLAN i Wi-Fi są częstymi miejscami problemów, ale każde z nich pełni inną rolę.

Drzewo diagnostyczne

Drzewo diagnostyczne pomaga unikać skakania po hipotezach: PROBLEM, LINK/WI-FI, IP, LOCAL, GATEWAY, EXTERNAL IP, DNS, PORT, APPLICATION. Dopiero odpowiedź na każdym etapie decyduje, gdzie iść dalej.

Tabela: Scenariusz, Objaw, Kierunek diagnostyki
Scenariusz	Objaw	Kierunek diagnostyki
Brak DHCP	oczekiwane 192.168.10.0/24, host ma 169.254.x.x	sprawdź link, VLAN, DHCP, relay, serwer i pulę
LAN działa, Internet nie	192.168.10.20/24, gateway 192.168.10.1 odpowiada	sprawdź default route, upstream, NAT i firewall
IP działa, DNS nie	gateway i zewnętrzny IP działają, nazwa nie	sprawdź DNS config, reachability, query i answer
Jedna usługa nie działa	ping i TCP 22 działają, TCP 443 nie	sprawdź listener HTTPS, port, firewall i aplikację
VLAN przez trunk	PC A i PC B w VLAN 10 nie widzą się przez dwa switche	sprawdź access VLAN, trunk, allowed VLAN i istnienie VLAN
Wi-Fi wolne	DHCP, gateway i DNS OK, transfer słaby	sprawdź RSSI, SNR, kanał, szerokość, airtime i retransmisje
IPv6 tylko link-local	host ma fe80::..., brak globalnej łączności IPv6	sprawdź RA, prefix, default route, ICMPv6 i routing
Port forwarding	192.168.10.50:443 działa w LAN, nie z Internetu	sprawdź DNAT, firewall, routing, return path, listener i CGNAT

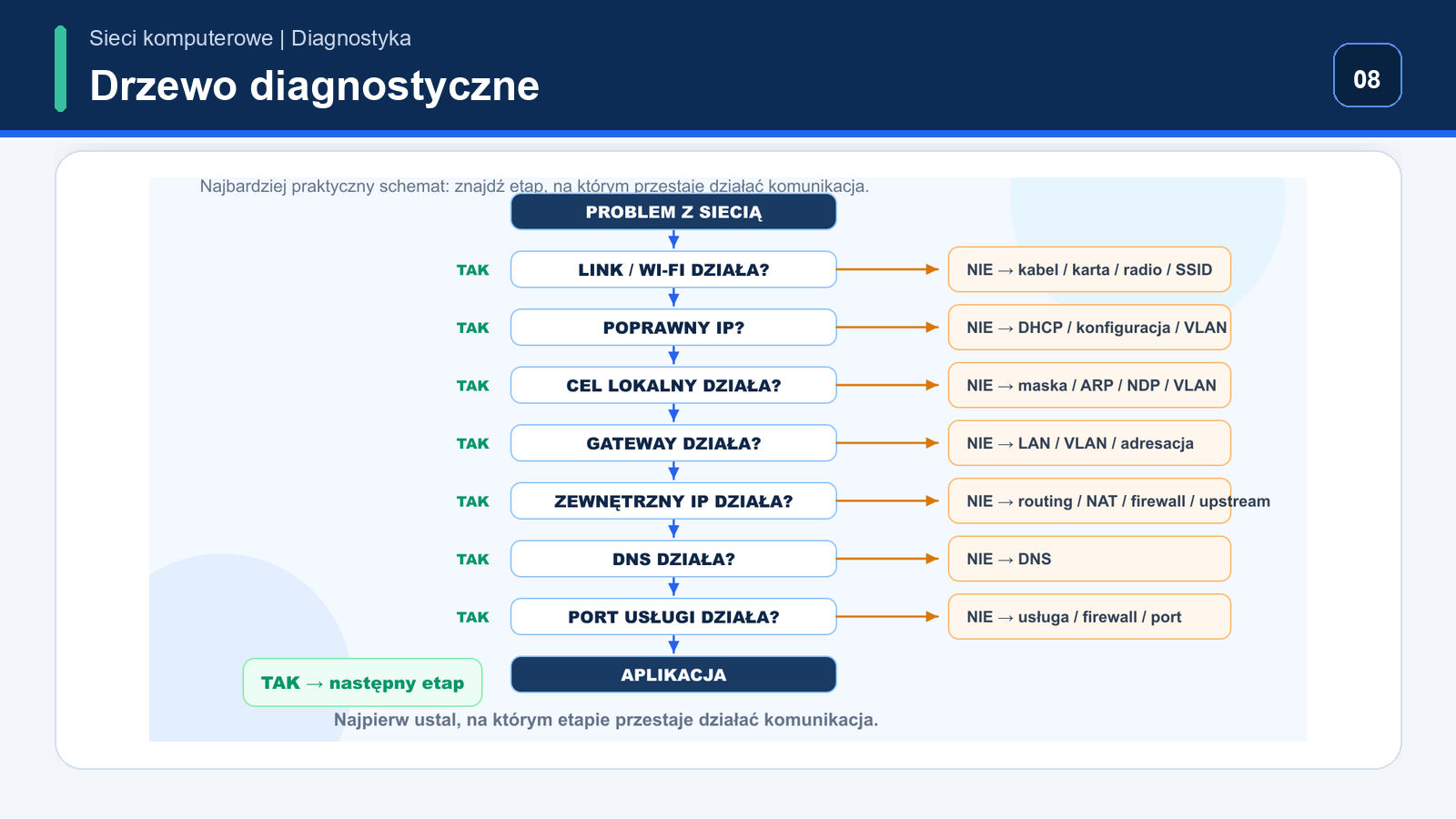

Algorytm diagnostyczny problem link Wi-Fi IP lokalny gateway zewnętrzny IP DNS port aplikacja — Problem -> link/Wi-Fi -> IP -> lokalny host -> gateway -> zewnętrzny IP -> DNS -> port -> aplikacja.

Dodatkowe przypadki

Maska, MTU, jakość i aplikacja

Host A 192.168.10.10/24 i Host B 192.168.20.20/24 nie są w tej samej podsieci. Z kolei host 192.168.10.10/16 może uznać za lokalne adresy, które powinny być kierowane przez bramę. To jest klasyczny powrót do masek podsieci.

MTU określa maksymalny rozmiar jednostki transmisji dla danego mechanizmu. Objaw może być taki, że małe pakiety działają, a większe transfery lub aplikacje zawodzą. PMTUD korzysta z ICMP lub ICMPv6, więc niewłaściwe blokowanie potrzebnych komunikatów może psuć łączność.

Latency, jitter i loss opisują różne cechy jakości. Średnie opóźnienie nie pokazuje całego obrazu, szczególnie dla VoIP, wideokonferencji, gier i systemów czasu rzeczywistego. Pojedynczy ping nie jest pełnym testem jakości sieci.

Jeżeli DNS działa, ping działa i TCP 443 działa, a aplikacja nadal nie działa, problem może być w TLS, proxy, autoryzacji, konfiguracji serwera albo samej aplikacji. Diagnostyka sieci nie rozwiązuje każdego problemu aplikacyjnego.

Packet capture

Gdy podstawowe narzędzia nie wystarczają

Wireshark lub tcpdump pozwalają zobaczyć ARP, NDP, ICMP, DNS, DHCP, handshake TCP, retransmisje i brak odpowiedzi. To nie jest pełny kurs analizy pakietów, ale warto wiedzieć, kiedy przejść od poleceń systemowych do przechwytywania ruchu.

Handshake TCP wygląda klasycznie: SYN, SYN-ACK, ACK. Sam SYN bez oczekiwanej odpowiedzi może wynikać z routingu, firewalla, braku usługi, problemu drogi powrotnej albo filtracji po drodze.

Ściąga

Objaw -> pierwsze sprawdzenie

Tabela: Objaw, Sprawdź najpierw
Objaw	Sprawdź najpierw
Brak linku	kabel, karta, port switcha
Brak Wi-Fi	radio, SSID, security
169.254.x.x	DHCP
Host lokalny nie działa	maska, VLAN, ARP
Gateway nie działa	LAN, VLAN, adresacja
Gateway działa, Internet nie	routing, NAT, firewall
IP działa, nazwa nie	DNS
Ping działa, port nie	usługa, firewall, port
Problem jednego klienta	konfiguracja klienta
Problem wszystkich	wspólna infrastruktura

Ćwiczenia

Sprawdź samodzielnie

Odpowiedzi ukryte

Najpierw wykonaj obliczenia samodzielnie. Odpowiedzi rozwiń dopiero wtedy, gdy masz własny wynik.

Zadanie 1łatwyKlient ma adres 169.254.12.40, a powinien dostać adres z 192.168.10.0/24. Od czego zaczynasz?

Sprawdź odpowiedź: Od linku lub Wi-Fi, VLAN i DHCP. DNS nie jest pierwszą hipotezą, bo klient nie ma oczekiwanej konfiguracji IPv4.

Zadanie 2łatwyLoopback 127.0.0.1 odpowiada. Czy to dowodzi, że karta sieciowa i kabel działają?

Sprawdź odpowiedź: Nie. Loopback potwierdza lokalny stos IP, ale nie dowodzi pracy fizycznej karty, kabla, AP ani switcha.

Zadanie 3średniHost 192.168.10.20/24 ma bramę 192.168.10.1. Ping do bramy działa, ale połączenie z zewnętrzną usługą nie. Co sprawdzisz?

Sprawdź odpowiedź: Default route, upstream routera, NAT i firewall. Lokalny segment działa, problem jest dalej niż brama.

Zadanie 4średniAdres IP serwera w kontrolowanym laboratorium odpowiada, ale jego nazwa nie. Jak rozdzielisz problem?

Sprawdź odpowiedź: Sprawdź konfigurację DNS, osiągalność serwera DNS, czy odpowiada na zapytanie i czy odpowiedź jest oczekiwana.

Zadanie 5średniHost A 192.168.10.10/24 i Host B 192.168.20.20/24. Czy są w tej samej podsieci?

Sprawdź odpowiedź: Nie. Przy /24 pierwszy host jest w 192.168.10.0/24, a drugi w 192.168.20.0/24.

Zadanie 6średniHost A 192.168.10.10/16 traktuje zbyt wiele adresów jako lokalne. Jaki błąd podejrzewasz?

Sprawdź odpowiedź: Zły prefix lub maskę. Host może próbować ARP dla adresów, które powinny być kierowane przez bramę.

Zadanie 7średniPing do serwera działa, TCP 443 nie działa. Czy serwer jest na pewno wyłączony?

Sprawdź odpowiedź: Nie. Sprawdź usługę HTTPS, listener, firewall, port i konfigurację aplikacji.

Zadanie 8trudniejszyWidzisz SYN bez oczekiwanej odpowiedzi SYN-ACK. Podaj trzy możliwe przyczyny.

Sprawdź odpowiedź: Możliwy jest routing, firewall, brak listenera, problem return path albo filtracja po drodze. Sam SYN nie rozstrzyga przyczyny.

Zadanie 9średniPC A i PC B są w VLAN 10 po przeciwnych stronach trunku, ale nie mają łączności. Co sprawdzisz?

Sprawdź odpowiedź: Access VLAN na portach, VLAN ID, trunk, allowed VLAN oraz to, czy VLAN istnieje na obu switchach.

Zadanie 10średniKlient Wi-Fi jest połączony, ale sieć nie działa. Jak układać diagnostykę?

Sprawdź odpowiedź: Radio i auth, potem VLAN, DHCP, IP, gateway, DNS, port i aplikacja. Sam status połączono nie oznacza Internetu.

Zadanie 11trudniejszyIPv6: klient ma tylko fe80::..., brak globalnej łączności. Czego nie używasz i co sprawdzasz?

Sprawdź odpowiedź: Nie używasz ARP. Sprawdzasz NDP, RA, prefix, globalny adres, default route, ICMPv6 i routing.

Zadanie 12trudniejszyUsługa 192.168.10.50:443 działa w LAN, ale nie z Internetu. Wymień elementy diagnostyki.

Sprawdź odpowiedź: DNAT lub port forwarding, reguły firewalla, routing, droga powrotna, listener na serwerze, publiczny adres oraz ewentualny CGNAT.

Pytania kontrolne

Zatrzymaj się i odpowiedz

1Dlaczego diagnostykę zaczynamy od dokładnego określenia, co nie działa?
2Dlaczego nie należy od razu zmieniać DNS przy każdej awarii Internetu?
3Co potwierdza ping do 127.0.0.1, a czego nie potwierdza?
4Dlaczego adres IP należy oceniać razem z maską lub prefixem?
5Czym różni się ARP od routingu?
6Dlaczego IPv6 używa NDP zamiast ARP?
7Co oznacza brak default route IPv4?
8Dlaczego gwiazdka w traceroute nie musi oznaczać końca trasy?
9Jak rozpoznać problem DNS, gdy komunikacja po adresie IP działa?
10Dlaczego TCP diagnozuje się inaczej niż UDP?
11Dlaczego NAT nie jest tym samym co firewall?
12Co może zmienić VPN lub proxy w diagnostyce sieci?
